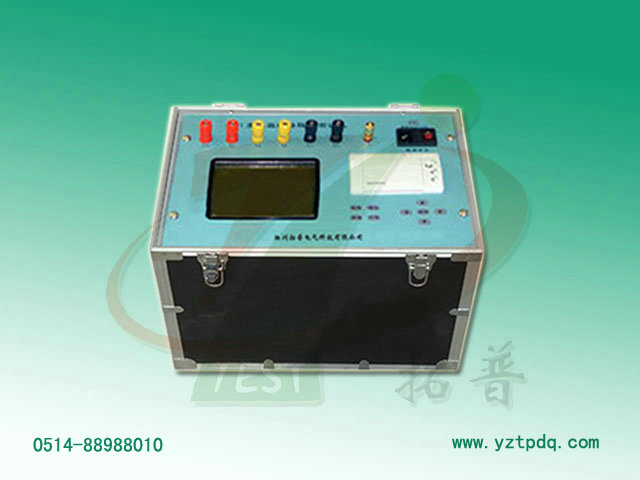

變壓器低電壓短路阻抗測試儀
產品概述
國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”
低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與初測試的低電壓短路阻抗變化不應大于2%。
TPDZC 變壓器低電壓短路阻抗測試儀可鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
產品特點
1、TPDZC變壓器低電壓短路阻抗測試儀是用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。
2、儀器內部采用電壓電流同步交流采樣及信號數字處理技術，測量數據準確。
3、采用單相測量方式，只需低壓側短接，高壓側非測試相無須短接，選擇變壓器聯結后，三次測量即可自動計算出每相的短路阻抗。
4、儀器有低電流測試自動折算到額定電流功能，適合現場使用。
5、可同步測量電壓，電流，功率。并測量所施加電源頻率。
6、儀器可自動記錄或手動記錄所施加電壓和電流，三相測量完成后可自動計算出每相短路阻抗。
7、TPDZC變壓器低電壓短路阻抗測試儀內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。
8、采用大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。液晶在太陽直射下可清晰顯示。
技術指標
1、測量精度：電壓、電流 0.2級
功 率：COSφ>0.1： 0.5級； COSφ≤0.1： 1.0級
2、電壓測量范圍：AC 10V～400V
3、電流測量范圍：AC 0.5A～10A
4、工作溫度：-10℃～50℃
5、工作濕度：0～80%
6、工作電源：AC220V±10﹪ 50Hz±1Hz
7、外形尺寸：360mm×220mm×150mm
8、儀器重量：5Kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
